VEGAPULS 69

雷达料位计，用于固料的连续料位测量

全能型 80 Ghz 雷达仪表：属于未来的频率
VEGAPULS 69 - 雷达料位计，用于固料的连续料位测量
优质不锈钢万向节法兰
VEGAPULS 69 - 雷达料位计，用于固料的连续料位测量

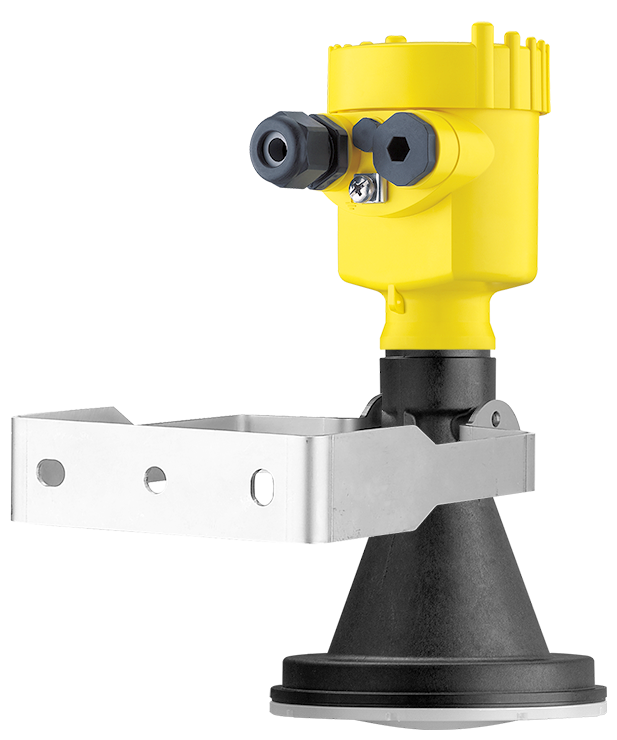

轻便的塑料天线
VEGAPULS 69 - 雷达料位计，用于固料的连续料位测量

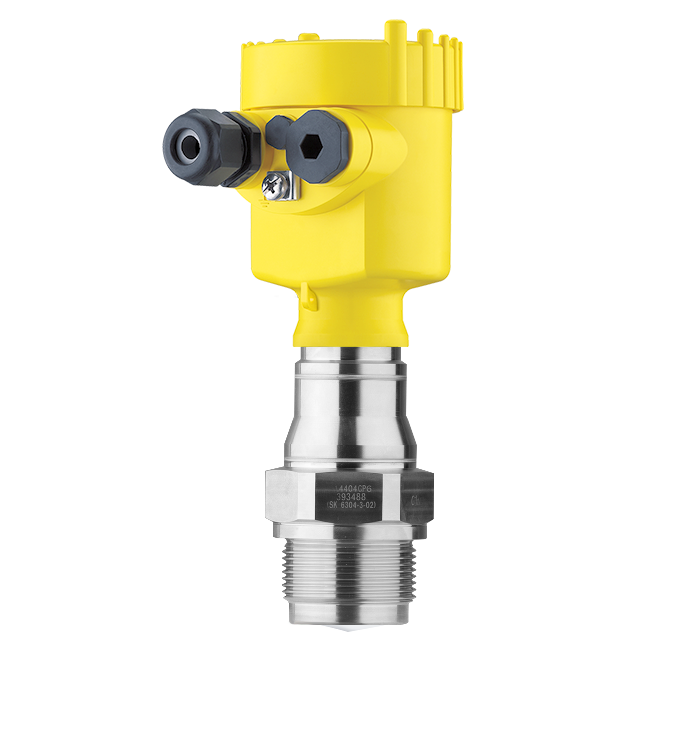

螺纹接口带内置天线

应用范围

小尺寸过程连接在小型容器及狭小空间中尤其具有优势。仪表信号聚焦能力强，可用于大型筒仓或含有各种内构件的容器。
VEGAPULS 69 是一款连续料位测量仪表，可在各种过程条件下测量所有固体介质的物位。仪表适用于高大筒仓、大型料棚及带隔板的容器，其信号聚焦能力强，调试方便，测量可靠。VEGAPULS 69 可配置密封塑料天线或带金属法兰的内置透镜天线，灵活适配各种应用场合。

您的获益

  • 无磨损，无需维护，提高设备利用率
  • 采用非接触式测量，运行免维护
  • 不受蒸汽、粉尘及噪音影响，测量精准可靠
VEGAPULS 64 雷达液位计

可用新产品

该产品有一个后继产品。 如果对产品有任何疑问，请联系您的VEGA联系人。

VEGAPULS 6X

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

非接触式雷达料位计：粗细粒料均可测量，无惧粘附或粉尘

凭借 80 Ghz 高频雷达，雷达料位计 VEGAPULS 69 可测量所有固料：细粉末、灰渣、干燥污泥颗粒、废旧碎玻璃、各种颗粒或粗固料——并且不受粉尘干扰。仪表测量范围大，精度高，无论是大型还是小型应用都能可靠测量，例如各类料棚、容器、筒仓。此外，测量结果不受内构件影响。无论是测量集料、沙土、水泥等建材，还是使用在化工、污水处理、废物回收等行业，非接触式雷达料位计都是理想的解决方案。

其他应用

转运站

转运站

转运站料位和限位测量

参考应用
技术参数
量程 - 距离
  • 120 m [Meter - Foot]
过程温度
  • -40 ... 200 °C [°C - °F]
过程压力
  • -1 ... 20 bar [Bar - kPa - psi]
测量精度
  • ± 5 mm
频率
  • 80 GHz
发射角
  • ≥ 3.5°
配置
  • 塑料喇叭天线 ø 80 mm
  • 金属封边透镜天线 ø 80 mm
接触介质材料
  • 316L
  • PP
  • PEEK
螺纹连接
  • G1½, 1½ NPT
法兰连接
  • ≥ DN80, ≥ 3"
密封材料
  • EPDM
  • FKM
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
输出
  • Profibus PA
  • Foundation Fieldbus
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 四线制：4 … 20 mA/HART
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • FM / 美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • KOSHA / 韩国
  • NEPSI / 中国
  • INMETRO / 巴西
  • CSA / 美国和加拿大
  • UKEX
防爆
  • 本质安全型“i”
  • 防粉尘点燃外壳“t”
食品/制药
  • FDA
  • EG1935/2004
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
