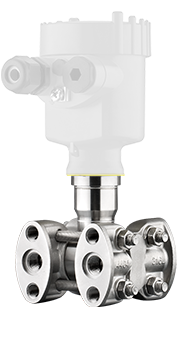

VEGADIF 85

差压变送器，适用于各种介质

采用金属测量膜片


VEGADIF 85 - 差压变送器，适用于各种介质
VEGADIF 85

应用范围

用于压力容器液位测量，或结合节流装置进行流量测量。此外还可用于过滤器压力监测、密度测量和界面测量。
VEGADIF 85 差压变送器可广泛应用于液体、气体和蒸汽的测量。典型的应用范围包括压力容器液位测量以及结合节流装置进行流量测量。此外还可用于过滤器压力监测、密度测量和界面测量。

您的获益

  • 内置耐过载隔膜，运行安全性高
  • 测量值精度高，即使差压极小也能检测
  • 内置绝压测量传感器，可同时输出多个测量值

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

如何进行差压测量？

无论是哪个厂商的传统差压变送器，其测量原理都是一样的：两个压力值作用到同一台差压变送器上，测量元件通过机械方式得到差压，再转换为电信号，作为测量结果输出。

电子差压测量则有所不同：每套电子差压仪表都有一台主表和一台从表，两台表分别测量两处的压力大小。

››› 比较两种差压测量方式

其他应用

锅炉送风管道

锅炉送风量测量

锅炉送风量测量

参考应用

液氢运输船

液氢运输船

液氢船储罐液位测量

参考应用

沼气管道

沼气流量测量

沼气流量测量

参考应用

反渗透装置

反渗透装置差压测量

反渗透装置差压测量

参考应用
技术参数
量程 - 压力
  • -40 ... 40 bar [Bar - kPa - psi]
过程温度
  • -40 ... 105 °C [°C - °F]
过程压力
  • -1 ... 400 bar [Bar - kPa - psi]
测量精度
  • 0.065 %
接触介质材料
  • 316L
  • 钽
  • C276 合金 (2.4819)
  • 蒙乃尔合金
螺纹连接
  • ¼ - 18 NPT
法兰连接
  • ≥ DN32, ≥ 1⅜"
密封材料
  • EPDM
  • FKM
  • 铜
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
输出
  • 4 … 20 mA/HART
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • FM / 美国
  • IEC / 全球
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CSA / 美国和加拿大
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
船级社认证
  • DNV
  • GL
溢出保护
  • WHG（德国水资源法）
  • VLAREM II
SIL 认证
  • SIL2
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
  • 蓝牙
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品目录

压差

    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载

产品数据表

VEGADIF 85

两线制: 4 … 20 mA/HART

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FR
    • IT
    • KK
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

操作说明书

VEGADIF 85

两线制: 4 … 20 mA

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
无线通信
安全栅
配件
备件
设备组件
我们的建议

PLICSCOM

显示操作模块 PLICSCOM

测量值显示及操作模块，用于 plics® 仪表

产品细节

Bluetooth USB adapter

Wireless adjustment of sensors and instruments via Bluetooth

产品细节

VEGADIS 81

罐旁显示仪/外接显示操作模块 VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

产品细节

VEGADIS 82

罐旁显示仪/外接显示操作模块 VEGADIS 82

外接的测量值显示及仪表调试模块，用于 4 … 20 mA/HART 仪表

产品细节

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

产品细节

显示/操作模块 PLICSCOM 专用磁笔

PLICSCOM 磁笔

Magnetic pen for on-site adjustment

产品细节

VEGAMET 141

紧凑型控制显示器 VEGAMET 141

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 142

紧凑型控制显示器 VEGAMET 142

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 341

控制显示器 VEGAMET 341

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 342

嵌入式控制显示器 VEGAMET 342

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 841

控制显示器 VEGAMET 841

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 842

控制显示器 VEGAMET 842

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 861

控制显示器 VEGAMET 861

1 个 4 … 20 mA/HART 仪表输入，2 个数字输入，1 个 4 … 20 mA 电流输出，4 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 862

控制显示器 VEGAMET 862

2 个 4 … 20 mA/HART 仪表输入，4 个数字输入，3 个 4 … 20 mA 电流输出，6 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 624

控制显示器 VEGAMET 624

测量值显示和简单的调节控制功能以及测量值远程应答，用于4 ... 20 mA/HART传感器

产品细节

VEGAMET 625

控制显示器 VEGAMET 625

测量值显示和简单的调节控制功能以及测量值远程应答，用于2个HART传感器

产品细节

VEGAMET 391

控制显示器 VEGAMET 391，用于物位仪表

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

产品细节

VEGATOR 141

4…20 mA 单信道控制器 VEGATOR 141

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGATOR 142

4…20 mA 双信道控制器 VEGATOR 142

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGASCAN 693

VEGASCAN693 控制器，用于多达 15 台 HART 仪表

用于多达 15 台 HART 仪表的测量值显示及远程访问

产品细节

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Measured data enquiry and remote parameter adjustment for a HART sensor

产品细节

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Single channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Double channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Single channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Double channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

排气阀

No image available

Vent valves allow venting of the measuring chambers of differential pressure transmitters.

产品细节

填球角 用于VEGADIF

No image available

Mounting angle for wall or tube mounting.

产品细节

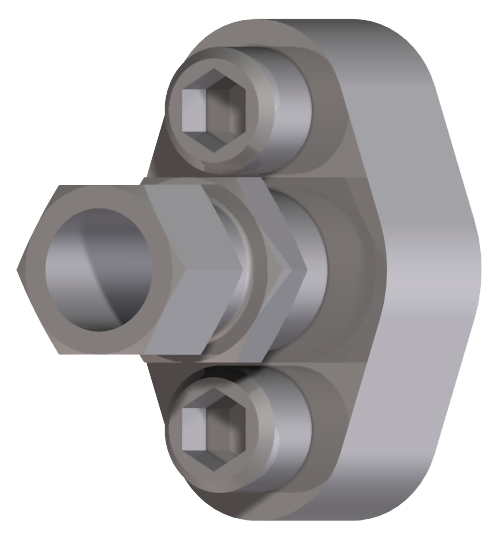

椭圆法兰接口

Oval flange adapter

Oval flange adapters according to IEC 61518 enable the connection of pipelines with ½ NPT to differential pressure transmitters.

产品细节

通用支架 VEGADIF

产品细节

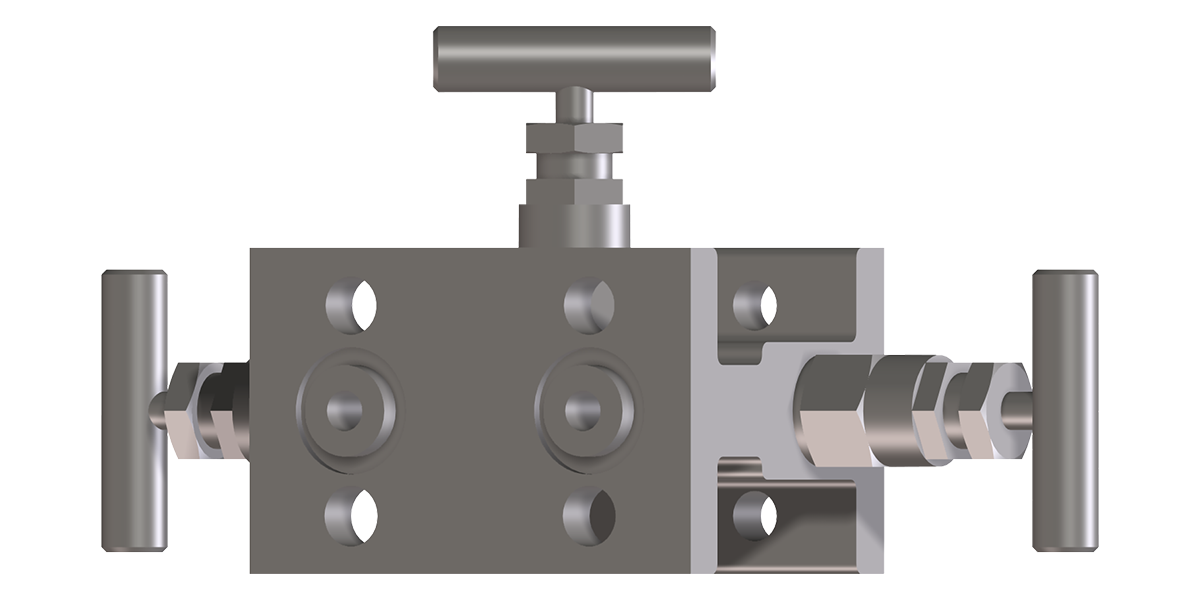

阀门组
