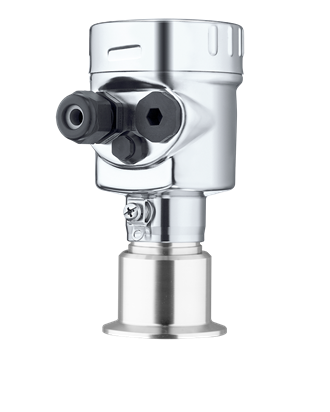

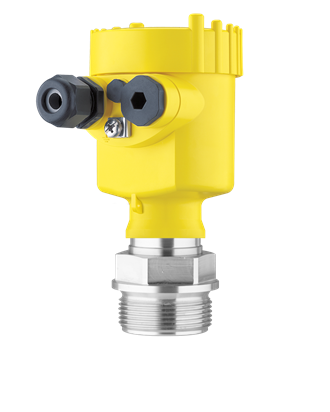

VEGABAR 82

压力变送器，陶瓷测量元件

全能型压力变送器，采用陶瓷测量元件

应用范围

通用型压力变送器，采用陶瓷测量元件，无惧温度骤变。可与任意一台 VEGABAR 80 系列仪表进行组合，用于电子差压测量。
VEGABAR 82 压力变送器可广泛应用于气体、蒸汽和液体的测量。仪表采用耐磨蚀的陶瓷测量元件，即便是砂石等介质也可轻松应对。VEGABAR 82 测量可靠，运行安全性高，可胜任各行各业的多种测量任务。用户可简便地将 VEGABAR 80 系列的仪表相组合，用于电子差压测量，开辟更多应用可能性。

您的获益

  • 陶瓷测量元件无磨损，维护及保养成本低
  • 陶瓷测量元件耐过载及真空能力强，设备可用性高
  • 提供小量程，测量精度高，可用于微压测量

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

经久耐用的全能型压力仪表，采用陶瓷测量元件

VEGABAR 82 是一款经久耐用的全能型压力变送器。VEGA 作为提供全套压力仪表的生产商，为其自主研发了创新的陶瓷测量元件。特殊亮点：该陶瓷仪表可抵抗温度骤变对测量造成的影响。作为应用广泛的基础型仪表，VEGABAR 82 可耐 150 °C 高温，其耐过载强度出众，可达量程的 200 倍。

VEGABAR 82 可覆盖过程工业 80 % 的应用场合。凭借干式 CERTEC® 陶瓷测量元件，这款仪表可轻松胜任各个行业的测量任务：
  • 监测污水管道的过程压力，耐磨蚀及压力冲击
  • 测量间歇反应器液位和压力，耐过载
  • 测量漂白塔浆料液位，避免纸浆泵空转
  • 监测精馏塔负压（直至绝对真空）

其他应用

吸收塔和再生塔

吸收塔和再生塔的液位压力测量

吸收塔和再生塔的液位压力测量

参考应用

蒸馏釜

蒸馏釜

在蒸馏釜中测量液位以及在供应管内监测压力

参考应用

硅藻土过滤机

硅藻土过滤机差压及限位测量

硅藻土过滤机差压及限位测量

参考应用

砾石过滤器

砾石过滤器差压及液位测量

砾石过滤器差压及液位测量

参考应用
技术参数
量程 - 距离
  • - [Meter - Foot]
量程 - 压力
  • -1 ... 100 bar [Bar - kPa - psi]
过程温度
  • -40 ... 150 °C [°C - °F]
过程压力
  • -1 ... 100 bar [Bar - kPa - psi]
测量精度
  • 0.05 %
接触介质材料
  • PVDF
  • 316L
  • C22 合金 (2.4602)
  • PP
  • 1.4057
  • 1.4410
  • C276 合金 (2.4819)
  • 双相不锈钢 (1.4462)
  • 2 级钛 (3.7035)
螺纹连接
  • ≥ G¼, ≥ ¼ NPT
法兰连接
  • ≥ DN15, ≥ ½"
卫生型连接
  • 卡箍 ≥ 1" - DIN32676, ISO2852
  • 螺纹管接头 ≥ DN25 - DIN 11851
  • 卫生型法兰压板连接 - DN32
  • 卫生型圆螺母连接 - F40
  • DRD 连接 ø 65 mm
  • SMS 1145 DN51
  • SMS DN38
  • 世伟洛克 VCR 螺纹接头
  • Varivent G125
  • Varivent N50-40
  • 用于 NEUMO BioControl D50 PN16 / 316L
密封材料
  • EPDM
  • FKM
  • FFKM
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP66/IP68 (25 bar)
  • IP69
输出
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 用于电子差压测量的从表电子部件
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • FM / 美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CCOE / 印度
  • CSA / 美国和加拿大
  • IA
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
食品/制药
  • 3A
  • EHEDG
  • FDA
  • 饮用水
  • EG1935/2004
船级社认证
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • RINA
溢出保护
  • WHG（德国水资源法）
  • VLAREM II
SIL 认证
  • SIL2
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
