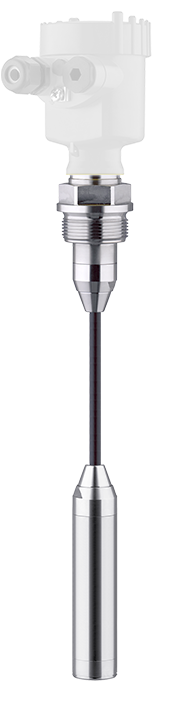

VEGABAR 86

投入式压力变送器，陶瓷测量元件

采用陶瓷测量元件

应用范围

用于水井、水池或开放式容器的液位测量。仪表最大长度：延长缆 250 m，延长管 6 m。可与任意一台 VEGABAR 80 系列仪表进行组合，用于电子差压测量。
VEGABAR 86 是一款投入式压力变送器，可用于水井、水池或开放式容器的液位测量。仪表提供延长缆和延长管这两种配置以供用户灵活选择，因此可广泛用于多种应用。用户可简便地将 VEGABAR 80 系列的仪表相组合，用于电子差压测量，开辟更多应用可能性。

您的获益

  • 陶瓷测量元件无磨损，维护及保养成本低
  • 陶瓷测量元件耐过载及真空能力强，设备可用性高
  • 齐平式膜片，具有自清洁效果

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

投入式压力变送器，用于水或酸碱液的液位测量

VEGABAR 86 投入式压力变送器采用陶瓷测量元件，适用于水、碱液、酸液或其他化学腐蚀性液体介质的液位测量。仪表可广泛应用于各种行业，包括污水处理工段的水位测量、化工或食品行业的液位测量，等等。
采用陶瓷测量元件的投入式压力变送器是以下应用中的理想解决方案：

  • 纯化水液位测量，仪表化学稳定性高
  • 采用两台投入式压力变送器测量水位，用于控制闸门
  • 污水集水井水位测量，运行免维护

其他应用

泥浆池（密度）

泥浆池密度测量

泥浆池密度测量

参考应用

泡沫浮选槽

泡沫浮选槽中带密度补偿的液位测量

泡沫浮选槽中带密度补偿的液位测量

参考应用

湿式出渣机

湿式出渣机

湿式出渣机水位测量

参考应用
技术参数
量程 - 压力
  • 0 ... 25 bar [Bar - kPa - psi]
过程温度
  • -20 ... 100 °C [°C - °F]
过程压力
  • 0 ... 25 bar [Bar - kPa - psi]
测量精度
  • 0.1 %
接触介质材料
  • PVDF
  • 316L
  • FEP
  • PE
  • PUR
螺纹连接
  • ≥ G1½, ≥ 1½ NPT
法兰连接
  • ≥ DN 40, ≥ 2"
密封材料
  • EPDM
  • FKM
  • FFKM
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP66/IP68 (25 bar)
  • IP69K
输出
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 用于电子差压测量的从表电子部件
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • FM / 美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CCOE / 印度
  • CSA / 美国和加拿大
  • IA
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
食品/制药
  • FDA
  • 饮用水
  • EG1935/2004
船级社认证
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
溢出保护
  • WHG（德国水资源法）
  • VLAREM II
SIL 认证
  • SIL2
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
