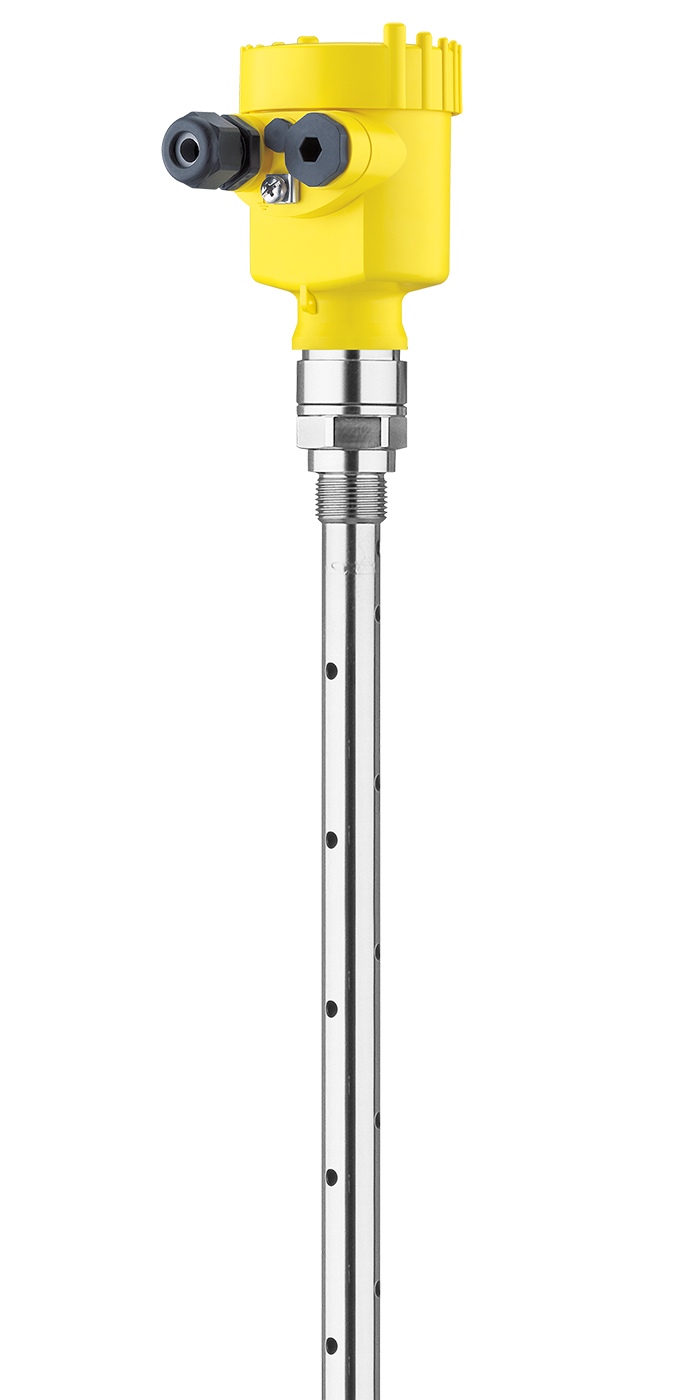

VEGAFLEX 81
TDR-Sensor zur kontinuierlichen Füllstand- und Trennschichtmessung von Flüssigkeiten
Universeller TDR-Sensor für Flüssigkeiten aller Art
Anwendungsbereich
Ihr Nutzen
- Die geführte Bedienung ermöglicht eine einfache, zeitsparende und sichere Inbetriebnahme
- Kürzbare Sonden bieten eine einfache Standardisierung und höchste Flexibilität bei der Planung
- Umfangreiche Diagnosemöglichkeiten sichern einen wartungsfreundlichen Betrieb und damit eine hohe Anlagenverfügbarkeit
Produkt konfigurieren
Produktvergleich
Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.
Alle Downloads anzeigenDas Ass zur Standmessung und Trennschichtmessung in allen Flüssigkeiten
![](/-/media/images/application-graphics/productdetailpages/appl_fx81-mini.png?rev=b9a62dec01704b9b9642e3bdfc07eafb)
Das Geführte Radar liefert zuverlässige Messwerte für die Regelungen oder die PLT-Schutzeinrichtungen, wie z. B.
- Standmessung im Ammoniak-Lagertank
- Standmessung im Standrohr
- Trennschichtmessung im Lagerbehälter, Bypass, Standrohr
Weitere Anwendungen
- 75 m [Meter - Foot]
- -60 ... 200 °C [°C - °F]
- -1 ... 40 bar [Bar - kPa - psi]
- ± 2 mm
- Basisausführung für wechselbares Seil ø 2; ø 4 mm
- Basisausführung für wechselbaren Stab ø 8 mm
- Basisausführung für wechselbaren Stab ø 12 mm
- Koaxialausführung ø 21,3 mm für Ammoniakanwendung
- Koaxialausführung ø 21,3 mm mit Einfachlochung
- Koaxialausführung ø 21,3 mm mit Vielfachlochung
- Koaxialausführung ø 42,2 mm mit Vielfachlochung
- wechselbarer Stab ø 8 mm
- wechselbarer Stab ø 12 mm
- wechselbares Seil ø 2 mm mit Straffgewicht
- wechselbares Seil ø 4 mm mit Straffgewicht
- wechselbares Seil ø 2 mm mit Zentriergewicht
- wechselbares Seil ø 4 mm mit Zentriergewicht
- wechselbares Seil ø 4 mm ohne Gewicht
- wechselbares, PFA-beschichtetes Seil ø4 mm mit unbeschichtetem Zentriergewicht
- PFA
- 316L
- Alloy C22 (2.4602)
- Alloy 400 (2.4360)
- Alloy C276 (2.4819)
- Duplex (1.4462)
- 304L
- ≥ G¾, ≥ ¾ NPT
- ≥ DN25, ≥ 1"
- EPDM
- FKM
- FFKM
- Silicon FEP ummant.
- Borosilikatglas
- Kunststoff
- Aluminium
- Edelstahl (Feinguss)
- Edelstahl (elektropoliert)
- IP66/IP68 (0,2 bar)
- IP66/IP67
- IP66/IP68 (1 bar)
- Profibus PA
- Foundation Fieldbus
- Zweileiter: 4 … 20 mA/HART
- Modbus
- Vierleiter: 4 … 20 mA/HART
- -40 ... 80 °C
- ATEX / Europa
- CSA / Kanada
- FM / USA
- EAC (GOST) / Weißrussland
- EAC (GOST) / Kasachstan
- EAC (GOST) / Russland
- IEC / weltweit
- NEPSI / China
- UKR Sepro / Ukraine
- INMETRO / Brasilien
- CCOE / Indien
- KTL Korea
- UKEX
- Eigensicherheit "i"
- Druckfeste Kapselung " d"
- Staubexplosionsschutz durch Gehäuse "t"
- FDA
- ABS
- BV
- CCS
- DNV
- LR
- NK
- RINA
- WHG
- VLAREM II
- SIL2
- PLICSCOM
- PC, PACTware und DTM
- HART-Communicator
- Software (z. B. AMS™, PDM)
- Anzeige-/Bedienmodul PLICSCOM
- VEGADIS 81
- VEGADIS 82
