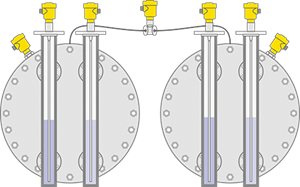

Alkalischer Elektrolyseur (AEL)
Füllstand- und Druckmessung im alkalischen Elektrolyseur
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung
Messstelle:
Tank
Messbereich bis:
2 m
Medium:
Kalilauge überlagert mit Wasserstoff oder Sauerstoff
Prozesstemperatur:
0 … +90 °C
Prozessdruck:
0 … +1 bar
Besondere Herausforderungen:
Aggressives Medium, Wasserstoffdiffusion, Eignung für Sauerstoff
Anwendungsbereich
Im Elektrolyseur wird Wasser (H2O) unter der Hinzunahme von erneuerbarer Energie in dessen Einzelteile Wasserstoff (H) und Sauerstoff (O) aufgespalten. Es entsteht somit in einem CO2-freien Kreislauf grüner Wasserstoff. Im alkalischen Elektrolyseur fungiert Kalilauge als Elektrolyt, welche im Prozess nicht verbraucht wird. Als Nebenprodukt entsteht Sauerstoff. Die Füllstandmessung dient zur Regelung der Elektrolytmenge und des Wasserzulaufes. Zudem wird mit hochbeständigen Drucksensoren der Überdruck in den beiden Elektrolyttanks sowie der Differenzdruck zwischen den beiden Tanks überwacht.
Ihr Nutzen
Sicher
Sichere Messung auch bei aggressiver Kalilauge
Wirtschaftlich
Exakte Füllstand- und Druckmessung zur effizienten Regulierung der Leistung
Komfortabel
Direkter Einbau im Behälter oder im Bypass
Empfohlene Produkte
VEGAFLEX 83
Füllstandmessung mit Geführtem Radar zur Regelung der Elektrolytmenge und des Wasserzulaufes
- Sichere Messung auch in kleinen Messbereichen
- Hohe Beständigkeit gegenüber aggressiver Kalilauge
- Sensorausführung für Reinheit bei Sauerstoffanwendungen (EIGA 33/18 und ASTM G93) verfügbar
Messbereich - Distanz
32 m
Prozesstemperatur
-40 ... 150 °C
Prozessdruck
-1 ... 16 bar
VEGABAR 82
Drucksensor zur Drucküberwachung im Elektrolyttank
- Langzeitstabile Druckmessung bis 100 bar
- Hochbeständige Prozessanschlüsse aus PVDF oder PEEK
- Sichere Drucküberwachung durch eine ölfreie, keramische Messzelle
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 100 bar
Prozesstemperatur
-40 ... 150 °C
VEGADIF 85
Differenzdruckmessung zwischen den beiden Elektrolyttanks
- Eignung für Sauer- und Wasserstoff
- Mögliche Gold-Beschichtung der Membran verringert Diffusion
- Ausgabe von Differenz- und Absolutdruck durch zweiten Stromausgang
Messbereich - Druck
-40 ... 40 bar
Prozesstemperatur
-40 ... 105 °C
Prozessdruck
-1 ... 400 bar
