Colonna di distillazione

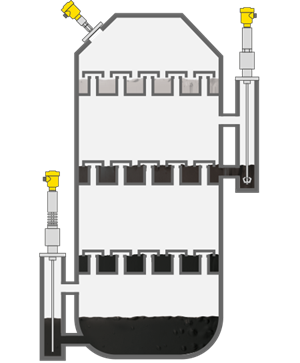

Misura di livello e pressione nella distillazione di prodotti di base

Dati di processo

Compito di misura:

Misura di livello e di pressione

Punto di misura:

Serbatoio

Campo di misura fino a :

0,4 m

Prodotto:

Idrocarburi

Temperatura di processo:

-50 … +400 °C

Pressione di processo:

-0,5 … +2 bar

Sfide particolari:

Adesioni, imbrattamenti e temperature elevate

Campo d'impiego

Le temperature di processo nella colonna di distillazione rappresentano una sfida per la tecnica di misura utilizzata. Non di rado il distillato raggiunge temperature superiori ai 400 °C. L'obiettivo è l'ottenimento di un rendimento possibilmente elevato, per garantire uno sfruttamento economico e razionale dell’impianto. La misura di livello e della pressione di processo nella colonna consente di gestire in maniera ottimale il rifornimento della materia prima.

I vostri benefici

Sicuro

Misura di livello affidabile con qualsiasi temperatura e qualsiasi pressione

Economico

Calibrazione standardizzata per tutti i principi di misura

Pratico

Sensori robusti che non richiedono manutenzione riducono gli oneri per l’assistenza

Prodotti consigliati

VEGABAR 81

Misura della pressione di testa con trasduttore di pressione nella colonna di distillazione

Misura sicura della pressione di testa, anche in condizioni di vuoto o sovrappressione
Risultato di misura non influenzato da oscillazioni della temperatura in fase di avviamento e spegnimento della colonna
Trasduttore di pressione di lunga durata predisposto per temperature fino a 400 °C

Campo di misura - distanza

-

Campo di misura - pressione

-1 ... 1000 bar

Temperatura di processo

-90 ... 400 °C

Dettagli prodotto

VEGAFLEX 86

Misura di livello con radar guidato nei piatti di prelevamento della colonna di distillazione

Principio di misura che non richiede manutenzione e riduce al minimo i costi di assistenza
Fornitura anche come soluzione completa con bypass VEGAPASS 81
Sicurezza dell'impianto particolarmente elevata grazie ad ampie funzioni diagnostiche e qualifica SIL secondo IEC 61508 (SIL2)

Campo di misura - distanza

75 m

Temperatura di processo

-196 ... 450 °C

Pressione di processo

-1 ... 400 bar
