Niveaudetectie met radiometrie: PROTRAC

Radiometrische niveaudetectie werkt met een radiometrische bron, die gebundeld gammastraling uitzendt. De straling wordt door een detector aan de tegenover liggende zijde van de tank ontvangen. Wanneer de straling door het product wordt geblokkeerd, ontvangt de detector minder of geen straling. Deze veranderingen in intensiteit worden door een relais als signalen doorgestuurd.

De voordelen

  • Maximale bedrijfszekerheid ook in de zwaarste gebruiksomstandigheden
  • Meting vindt onafhankelijk van druk, temperatuur en productagressiviteit plaats
  • Meetsysteem kan van buitenaf worden geïnstalleerd zonder het productieproces te onderbreken

Stap voor stap naar de juiste sensor

Wat wilt u meten?

{{selection.Description}}

Productcatalogus
Continue niveaumeting
Niveaudetectie
Vibratie Capacitief Conductief Radar Radiometrie
Druk
Interface
Dichtheid
Debiet
Signaalverwerkingseenheid
Accessoires en onderdelen
Producten
Functie
PRO
MINITRAC 31

MINITRAC 31

Puntvormige detector

Productdetails
PRO
POINTRAC 31

POINTRAC 31

Korte staafdetector

Productdetails
VEGASOURCE 81

VEGASOURCE 81

Productdetails
VEGASOURCE 82

VEGASOURCE 82

Productdetails
VEGASOURCE 83

VEGASOURCE 83

Productdetails
VEGASOURCE 84

VEGASOURCE 84

Productdetails
VEGASOURCE 85

VEGASOURCE 85

Productdetails
VEGASOURCE 86

VEGASOURCE 86

Productdetails
SHLD1

SHLD1

Productdetails
VEGASOURCE 31

VEGASOURCE 31

Productdetails
VEGASOURCE 35

VEGASOURCE 35

Productdetails
Vloeistoffen Vaste stoffen

Functie

Bij de radiometrische meting zendt een isotoop gammastralen uit. De sensor aan de tegenover liggende zijde van de tank ontvangt de straling. De detector van de sensor zet de gammastraling om in signalen, waarvan het aantal wordt gedetecteerd en geëvalueerd.

Model

Detector = POINTRAC

Montage

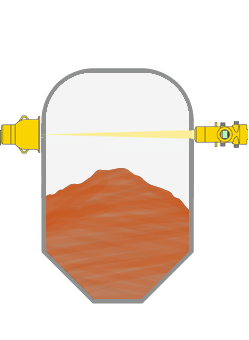

Aan de ene kant van de tank wordt de radioactieve bron bevestigd en aan de tegenover liggende zijde de detector. Voor de niveaudetectie wordt de sensor in de regel horizontaal ter hoogte van het gewenste schakelniveau gemonteerd.

Aansluiting

Voor de voedingsspanning moet een drieaderige installatiekabel met aardingsgeleider worden gebruikt. De 4 … 20 mA-stroomuitgang wordt met een standaard tweeaderige kabel aangesloten.

Inbedrijfname

Vanwege het meetprincipe is er geen lineaire relatie tussen de pulsfrequentie en het niveau. Daarom moet er in ieder geval een afregeling plaatsvinden.

Functie

Bij de radiometrische meting zendt een isotoop gammastralen uit. De sensor aan de tegenover liggende zijde van de tank ontvangt de straling. De detector van de sensor zet de gammastraling om in signalen, waarvan het aantal wordt gedetecteerd en geëvalueerd.

Model

Detector = POINTRAC

Montage

Aan de ene kant van de tank wordt de radioactieve bron bevestigd en aan de tegenover liggende zijde de detector. Voor de niveaudetectie wordt de sensor in de regel horizontaal ter hoogte van het gewenste schakelniveau gemonteerd.

Aansluiting

Voor de voedingsspanning moet een drieaderige installatiekabel met aardingsgeleider worden gebruikt. De 4 … 20 mA-stroomuitgang wordt met een standaard tweeaderige kabel aangesloten.

Inbedrijfname

Vanwege het meetprincipe is er geen lineaire relatie tussen de pulsfrequentie en het niveau. Daarom moet er in ieder geval een afregeling plaatsvinden.
