Ancinho grosso e fino
Medição de nível em grades
|
|
Dados do processo
Tarefa de medição:
Medição de nível
Ponto de medição:
Ancinho
Faixa de medição até:
0 … 5 m
Produto:
Água
Temperatura do processo:
+10 ... +30 °C
Pressão do processo:
0 … 0 bar
Desafios especiais:
Aderências, abrasão, espuma
Área de utilização

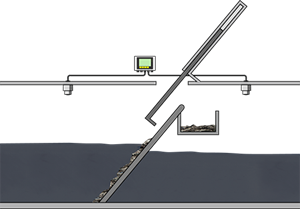

Na pré-limpeza mecânica, a matéria flutuante é removida com ancinhos ou peneiras. As etapas subsequentes do processo são protegidas contra acúmulos, entupimento ou abrasão. O ancinho grosso remove matéria sólida com um diâmetro superior a 25 mm, que é comprimido e eliminado em seguida. O ancinho fino remove resíduos menores da água. Através da medição da diferença do nível de água antes e após a grade, é determinado o grau de sujeira e a limpeza é iniciada.
Sua vantagem
Seguro
Controle confiável da limpeza do ancinho
Econômico
Medição sem contato e livre de desgastes
Uso fácil
Operação da sistema sem necessidade de manutenção
Produtos recomendados
VEGAPULS C 21
O sensor de radar mostra a diferença do nível de água antes e depois do ancinho
- Resultados de medição exatos, independentemente de condições ambientais
- Alta disponibilidade do sistema, graças à medição livre de desgastes e manutenção
- Configuração segura e sem fio via Bluetooth com smartphone, tablet ou PC
Faixa de medição - Distância
15 m
Temperatura do processo
-40 ... 80 °C
Pressão do processo
-1 ... 3 bar
VEGAMET 842
Controlador para o processamento e visualização dos valores medidos
- Controlador universal para dois sensores analógicos para a medição de diferença
- Saídas analógicas para conexão a sistemas de controle centrais do processo
- Comissionamento rápido graças à navegação simples no menu e assistentes para aplicações
Classificação de proteção
IP66/IP67, Type 4X
Entrada
2 x 4 … 20 mA sensor input
Saída
3 x relé de operação
1x relé de falha (em vez de relé de operação)
Saída de corrente 2x 0/4 ... 20 mA
Acessório de montagem
Suporte ajustável para montagem do sensor
- O suporte ajustável permite o simples alinhamento dos sensores
- Resistente às intempéries e robusto devido ao aço inoxidável 316L
Materiais, partes molhadas
316L
