Digestor

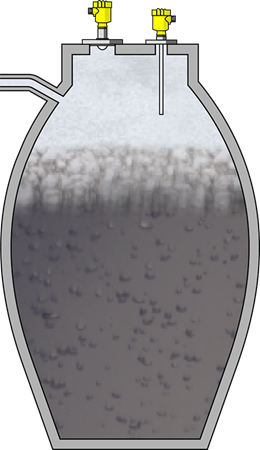

Medição de nível de enchimento e nível limite no digestor
Dados do processo
Tarefa de medição:
Medição de nível de enchimento e detecção de nível limite
Ponto de medição:
Reservatório
Faixa de medição até:
0 … 7 m
Produto:
Lodo de esgoto
Temperatura do processo:
+10 ... +60 °C
Pressão do processo:
+1 … +5 bar
Desafios especiais:
Espuma, aderências, sobreposição de gás
Área de utilização
Os componentes orgânicos do lodo de esgoto são decompostos em condições anaeróbias nos digestores aquecidos e fechados. O lodo libera gases inflamáveis, como metano. Esses gases são coletados no tanque de biogás e depois convertidos em eletricidade e calor em centrais de cogeração. O sensor de nível de enchimento controla o enchimento do digestor. Um monitoramento por um sensor de nível limite impede a entrada de espuma no sistema juntamente com o gás coletado.
Sua vantagem
Seguro
Medição confiável do nível de enchimento e também proteção contra enchimento excessivo se houver formação de espuma
Econômico
Operação contínua livre de manutenção
Uso fácil
Baixos custos de manutenção e uma produção segura de gás
Produtos recomendados
![VEGAPULS 6X](/-/media/images/products/sensors/f-ps6x-vegapuls-6x-radar-level-sensor-for-the-chemical-industry.png?mw=105&hash=38689CEC08B7DBC12E6EA7CC39597C85)
VEGAPULS 6X
Medição de nível de enchimento com radar para o controle do enchimento
- Operação livre de manutenção devido a medição sem contato com o produto
- Resultados exatos e reproduzíveis, independentemente da concentração de gás e de oscilações de pressão
- Medição confiável mesmo com espuma e alterações da densidade
- Configuração sem fio via Bluetooth com um smartphone, tablet ou PC
Faixa de medição - Distância
120 m
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 160 bar
![VEGACAP 64](/-/media/images/products/sensors/f-cp64-capacitive-rod-electrode-for-level-detection-vegacap64-thread.png?mh=140&hash=E9C3510BE34BB40F0132A7A5B66C7BA3&mw=105)
VEGACAP 64
Sensor universal de nível limite que detecta espuma no lodo de esgoto
- Detecção de espuma confiável, mesmo com diferentes consistências
- Insensível a sujeira e aderências
- Materiais altamente resistentes garantem uma longa vida útil
Faixa de medição - Distância
-
Temperatura do processo
-50 ... 200 °C
Pressão do processo
-1 ... 64 bar
![Controlador de um canal para a detecção de nível pontual - 4 … 20 mA](/-/media/images/products/signal-conditioning/f-vegator141.png?mh=140&hash=8AA15B7969A3DBBD11B70C00489BA231&mw=105)
VEGATOR 141
Controlador de um canal para detecção de nível limite
- Ajuste simples do ponto de comutação através de um potenciômetro
- Indicação bem visível dos estados de comutação por LED
- Montagem facilitada por trilhos e blocos de terminais removíveis e codificados
Classificação de proteção
IP20
Entrada
1 x 4 … 20 mA sensor input
Saída
1 x relé de operação (SPDT)
Optionally 1 x fail safe relay output (SPDT)
![Isolador de um canal para sensores 4 … 20 mA/HART](/-/media/images/products/signal-conditioning/f-vegatrenn141-1.png?mh=140&hash=C96C3941F49292217D0AD957E53447E5&mw=105)
VEGATRENN 141
Separador de alimentação para o abastecimento ideal de energia dos sensores conectados
- Diagnóstico diretamente no local através da indicação imediata do estado atual por LEDs
- Interface de parametrização simples através de tomadas HART para uma configuração conveniente
- Separação galvânica garantida entre o sensor e o CLP
Classificação de proteção
IP20
Entrada
1 x 4 … 20 mA/HART sensor input
Saída
1 x 4 … 20 mA
