Tanque de contenção

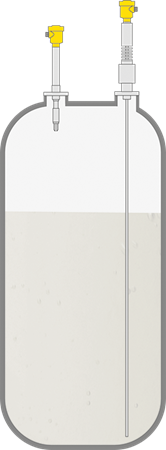

Medição de nível de enchimento e detecção de nível limite em tanques de retenção
Dados do processo
Tarefa de medição:
Medição de nível de enchimento e detecção de nível pontual
Ponto de medição:
Tanque
Faixa de medição até:
10 m
Produto:
Diversos hidrocarbonetos
Temperatura do processo:
+65 … +345 °C
Pressão do processo:
+1 … +20 bar
Desafios especiais:
Alta pressão, alta temperatura, mudança do produtos, processo de enchimento muito rápido
Área de utilização
Com a ajuda dos tanques de contenção, os fluidos do processo ou subprodutos de uma refinaria que contenham hidrocarbonetos podem ser descarregados de forma segura e controlada. Isso protege equipamentos e o pessoal. Tanques de contenção podem ser enchidos rapidamente com altas pressões e temperaturas. Uma vez que a composição, densidade e viscosidade do produto também podem oscilar, o nível de enchimento precisa ser medido de forma rápida e confiável.
Sua vantagem
Seguro
Medição não afetada por oscilações da densidade e alterações rápidas do nível, da temperatura ou da pressão
Econômico
Operação livre de manutenção
Uso fácil
Ajuste e instalação simples
Produtos recomendados
![VEGAFLEX 86](/-/media/images/products/sensors/f-fx86-gefuehrtes-radar-tdr-vegaflex86-fuellstand-trennschicht-hochtemperatur-hochdruck-flansch.png?mh=140&hash=DCB949AB6EBB11EB2170A8A0E5C407C3&mw=105)
VEGAFLEX 86
Medição contínua de nível de enchimento e camada separadora com radar de onda guiada
- Estrutura mecânica robusta resistente contra as mais extremas condições do processo
- Medição confiável, independentemente de alterações do produto
- Opções flexíveis de montagem facilitam a mudança de câmaras de deslocamento ou a instalação diretamente no reservatório
Faixa de medição - Distância
75 m
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 400 bar
![VEGASWING 66 Chave de nível vibratória para líquidos sob temperaturas e pressões do processo extremas](/-/media/images/products/sensors/f-swing66-grenzstand-vibrationsgrenzschalter-vegaswing66.png?mh=140&hash=445F346ABCA1635A3792A7C515361185&mw=105)
VEGASWING 66
Chave vibratória como proteção contra enchimento excessivo em tanques de contenção
- O ponto de comutação não depende das propriedades do produto
- Detecção segura de nível limite, independentemente de variações rápidas da temperatura e da pressão
- A operação livre de manutenção aumenta a disponibilidade da planta
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 160 bar
Versão
versão compacta
with gas-tight leadthrough
with tube extension
