VEGABAR 82

Transmissor de pressão com célula de medição de cerâmica

Versátil com célula de medição de cerâmica

Área de aplicação

Transmissor de pressão universalmente aplicável. A célula de medição de cerâmica é resistente a choques de temperatura. Pode ser combinado com qualquer outro sensor da série VEGABAR 80 para medição eletrônica de pressão diferencial.
O transmissor de pressão VEGABAR 82 pode ser utilizado universalmente para a medição de gases, vapores e líquidos. Substâncias como areia podem ser manuseadas facilmente graças à célula de medição de cerâmica resistente à abrasão. O VEGABAR 82 oferece máxima segurança. O transmissor pode ser utilizado em todas as indústrias. A conexão simples dos sensores VEGABAR série 80 como pressão diferencial eletrônica abre novas possibilidades para a medição de pressões diferenciais.

Sua vantagem

  • Baixos custos para manutenção e conservação devido à célula de medição de cerâmica resistente a desgastes
  • Alta disponibilidade do sistema graças à excelente resistência da célula de medição de cerâmica a sobrecarga e vácuo
  • Medição até a última gota com faixas de medição extremamente baixa com uma alta precisão

Configurar produto

Configurar produto

Todos os documentos e software para este produto podem ser encontrados em nossa central de downloads.

Exibir todos downloads
Aplicação
Dados técnicos
Documentação
Acessório
Configurar produto

O sensor de pressão robusto com célula de medição de cerâmica para todos os fins

O sensor de pressão VEGABAR 82 é o multifuncional robusto com uma célula de medição inovadora, que a própria VEGA fabrica como um provedor de soluções completo para a tecnologia de medição de pressão. Um verdadeiro destaque: o sensor de pressão de cerâmica resiste a qualquer choque térmico. O versátil instrumento pode suportar temperaturas de até 150 °C. Também, sua resistência contra sobrecarga extremamente alta, com fator 200, é única no mercado.

Este sensor de pressão cobre 80 % de todas as aplicações na indústria de processo. Ele vem equipado com a célula de medição de cerâmica CERTEC®, sem óleo, para o uso em todos os setores da indústria:
  • Monitorando a pressão de transporte em tubulações de esgoto
  • Medição robusta de nível e sobrepressão em reservatórios de lote
  • Medição de nível de celulose em torre de branqueamento para a proteção contra funcionamento a seco da bomba de extração
  • Monitoramento de pressão negativa (até o vácuo absoluto) em colunas de destilação
Dados técnicos
Faixa de medição - Distância
  • - [Meter - Foot]
Faixa de medição - Pressão
  • -1 ... 100 bar [Bar - kPa - psi]
Temperatura do processo
  • -40 ... 150 °C [°C - °F]
Pressão do processo
  • -1 ... 100 bar [Bar - kPa - psi]
Precisão
  • 0.05 %
Materiais, partes molhadas
  • PVDF
  • 316L
  • Alloy C22 (2.4602)
  • PP
  • 1.4057
  • 1.4410
  • Alloy C276 (2.4819)
  • Duplex (1.4462)
  • Titânio Grau 2 (3,7035)
Conexão roscada
  • ≥ G¼, ≥ ¼ NPT
Conexão flangeada
  • ≥ DN15, ≥ ½"
Acessórios higiênicos
  • Clamp ≥ 1" - DIN32676, ISO2852
  • Porca com fenda ≥ DN25 - DIN 11851
  • conexão higiênica com flange tensor DN32
  • conexão higiênica F40 com porca de compressão
  • Conexão DRD ø 65 mm
  • SMS 1145 DN51
  • SMS DN38
  • Swagelok VCR screwing
  • Varivent G125
  • Varivent N50-40
  • for NEUMO BioControl D50 PN16 / 316L
Material de vedação
  • EPDM
  • FKM
  • FFKM
Material do invólucro
  • Plástico
  • Alumínio
  • Plástico
  • Aço inoxidável (eletropolido)
Classificação de proteção
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP66/IP68 (25 bar)
  • IP69K
Saída
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA
  • Two-wire: 4 … 20 mA/HART
  • Modbus
  • Escravo eletrônico para pressão diferencial eletrônica
Temperatura ambiente
  • -40 ... 80 °C
Homologações
Escopo
  • ATEX / Europa
  • FM / USA
  • EAC (GOST) / Belarus
  • EAC (GOST) / Kazakhstan
  • EAC (GOST) / Russia
  • IEC / mundial
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brasil
  • CCOE / India
  • CSA / USA and Canada
  • IA
  • UKEX
Proteção contra explosões
  • Segurança intrínseca Ex ia
  • Encapsulamento à prova de pressão Ex d
  • Proteção através de involucro St Ex
Alimentos/Farmacêuticos
  • 3A
  • EHEDG
  • FDA
  • Drinking water
  • EG1935/2004
Aprovação do navio
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • RINA
Proteção contra transbordamento
  • WHG
  • VLAREM II
Qualificação SIL
  • SIL2
Visualização & configuração
Ajuste
  • PLICSCOM
  • PC, PACTware and DTM
  • Comunicador HART
  • Software (por exemplo, AMS™, PDM)
Indicação
  • Módulo de visualização/ajuste PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Gerador de desenhos

Gere desenhos 2D e 3D para sua configuração individual.

Configurar agora

Especificações do produto

VEGABAR 82

Dois condutores: 4 … 20 mA

    • PT
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • TR
    • ZH
Download

Manual de instruções

VEGABAR 82

Dois condutores: 4 … 20 mA

    • PT
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • SV
    • TR
    • UK
    • ZH
Download

Informação de produto

VEGABAR 81, 82, 83

    • PT
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • TR
    • ZH
Download

Catálogo de produtos

Process pressure

    • PT
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • TR
    • ZH
Download

Gerador de desenhos

Gere desenhos 2D e 3D para sua configuração individual.

Configurar agora

Mais downloads para este produto

Todos os documentos e software para este produto podem ser encontrados em nossa central de downloads.

Exibir todos downloads
Instrumentos indicadores
Controladores
Comunicação sem fio
Dispositivos Isoladores
Instrumentos de proteção contra sobretensão
Componentes
Acessórios
Peças de reposição
Nossa recomendação

PLICSCOM

Indicação do valor medido e ajuste de sensores plics®

Para o produto

Bluetooth USB adapter

Wireless adjustment of sensors and instruments via Bluetooth

Para o produto

VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

Para o produto

VEGADIS 82

External measured value display and adjustment for 4 ... 20 mA/HART sensors

Para o produto

VEGADIS 176

Remote display for use in 4 ... 20 mA current loop

Para o produto

Magnetic pen for display/adjustment module PLICSCOM

Caneta magnética para ajuste no local

Para o produto

VEGAMET 141

VEGAMET 141

1 x entrada de sensor de 4 … 20 mA, saída de corrente de 1 x 4 … 20 mA, 3 x relé operacional, 1 x relé de segurança (em vez de relé operacional), aprovação Ex, separador, aprovação de navio, exibição no local, virar/ botão de pressão e operação do smartphone

Para o produto

VEGAMET 142

VEGAMET142 Display

2 x 4 … 20 mA entradas de sensor, 2 x 4 … 20 mA saídas de corrente, 3 x relé de operação, 1 x relé de segurança (em vez de relé de operação), aprovação Ex, separador, aprovação de navio, exibição no local, virar/ botão de pressão e operação do smartphone

Para o produto

VEGAMET 341

VEGAMET341 Display value

1 x entrada de sensor de 4 … 20 mA, saída de corrente de 1 x 4 … 20 mA, 3 x relé operacional, 1 x relé de segurança (em vez de relé operacional), aprovação Ex, separador, aprovação de navio, exibição no local, virar/ botão de pressão e operação do smartphone

Para o produto

VEGAMET 342

VEGAMET342 Display value

2 x 4 … 20 mA entradas de sensor, 2 x 4 … 20 mA saídas de corrente, 3 x relé de operação, 1 x relé de segurança (em vez de relé de operação), aprovação Ex, separador, aprovação de navio, exibição no local, virar/ botão de pressão e operação do smartphone

Para o produto

VEGAMET 841

VEGAMET841

Entrada de sensor de 1 x 4 ... 20 mA, saída de corrente de 1 x 4 ... 20 mA, 3 x relé de operação, 1 x relé de segurança (em vez de relé de operação), exibição no local, operação de 4 botões e smartphone

Para o produto

VEGAMET 842

VEGAMET842

2 x 4 ... 20 mA entradas de sensor, 2 x 4 ... 20 mA saídas de corrente, 3 x relé de operação, 1 x relé de segurança (em vez de relé de operação), exibição no local, operação de 4 botões e smartphone

Para o produto

VEGAMET 861

VEGAMET861

1 x 4 ... 20 mA/HART entrada do sensor, 2 x entradas digitais, 1 x 4 ... 20 mA de saída de corrente, 4 x relé operacional, 1 x relé de segurança (em vez do relé operacional), exibição no local , operação de 4 botões e smartphone

Para o produto

VEGAMET 862

VEGAMET862

2 x 4 ... 20 mA/HART entradas de sensor, 4 x entradas digitais, 3 x 4 ... 20 mA saídas de corrente, 6 x relés de operação, 1 x relé de segurança (em vez de relé de operação), exibição no local , operação de 4 botões e smartphone

Para o produto

VEGAMET 624

Measured value indication, simple control functions such as remote enquiry of measured values for a 4 ... 20 mA/HART sensor

Para o produto

VEGAMET 625

Measured value indication, simple control functions such as remote enquiry of measured values for two HART sensors

Para o produto

VEGAMET 391

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

Para o produto

VEGATOR 141

Controlador de um canal para a detecção de nível pontual - 4 … 20 mA

Transmission of 4 ... 20 mA signals for level signalling

Para o produto

VEGATOR 142

Instrumento condicionador de sinal de dois canais para a detecção pontual de nível - 4 … 20 mA

Transmission of 4 ... 20 mA signals for level signalling

Para o produto

VEGASCAN 693

Measured value indication and remote enquiry of measured data for up to 15 HART sensors

Para o produto

PLICSMOBILE T81

Measured data enquiry and remote parameter adjustment for a HART sensor

Para o produto

VEGATRENN 141

Isolador de um canal para sensores 4 … 20 mA/HART

Separador de canal único para sensores 4 … 20 m/HART

Para o produto

VEGATRENN 142

Isolador de dois canais para sensores 4 … 20 mA/HART

Double channel separator for 4 … 20 m/HART sensors

Para o produto

VEGATRENN 151

Isoladores de um canal com dois fios para sensores 4 … 20 mA

Separador de canal único na tecnologia de dois fios para sensores de 4 … 20 mA

Para o produto

VEGATRENN 152

Transformador de isolamento de dois canais em tecnologia de dois fios para sensores 4 … 20 mA

Double channel separator in two-wire technology for 4 … 20 mA sensors

Para o produto

Proteção contra sobretensão B 81-35

Proteção contra sobretensão plugável para cabos de alimentação e sinal

Para o produto

Proteção contra sobretensão B 63-32

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

Para o produto

Proteção contra sobretensão B 63-48

Overvoltage protection for two-wire circuits

Para o produto

Overvoltage protection B 62-30 W

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

Para o produto

Proteção contra sobretensão B 62-36 G

Overvoltage protection for two-wire circuits

Para o produto

VEGACONNECT

Interface adapter between PC and VEGA instruments

Para o produto

VEGABOX 03

Invólucro de respiro com filtro de ventilação

Para o produto

Ethernet switch

up to 8 RS45 pluggable

Para o produto

Profibus PA/DP segment coupler

Simple segment coupler for up to 93.75 kbit/s DP-side

Para o produto

Ball valve fitting PASVE

A conexão de válvula esférica PASVE™ é utilizada para montagem de transmissores de pressão VEGABAR 54, 82 com conexão de processo "rosca 1" adequada para PASVE.

Para o produto

Siphon

Os sifões conforme DIN 16282 são zonas de resfriamento para proteção dos transmissores de pressão contra fluidos de processo muito quentes.

Para o produto

Block valve

Valves are used as shut-off device when connecting pressure transmitters to the process.

Para o produto

Luva para soldagem com acessórios VEGABAR Série 80

Welded sockets are used to connect the sensors to the process.

Para o produto

KIT ADAPTADOR PARA VEGADIS

102410-Adapter-VEGADIS81-or-BAR-Slave

For connection of an external display and adjustment unit or a Secondary sensor.

Para o produto

Sistema eletrônico VEGABAR Série 80

Para o produto

Módulo do processo VEGABAR 82

Para o produto
Carregar dados do instrumento
Criando configuração
Carregando configuração
Quer continuar de onde parou?
Sua configuração mais recente
{{lastConfiguration.code}}
{{getLastConfigurationDate()}}
Abrir configuração
ou
Iniciar nova configuração
Ocorreu um erro na última consulta. Tente novamente. ({{httpErrorStatusCode}})

Ocorreu um erro

Ocorreu um erro ao iniciar o configurador. Registramos o erro e o estamos resolvendo.
Por favor, tente novamente mais tarde. Como alternativa, você pode nos contatar diretamente.

Obrigado pela compreensão.

Configurações

VEGABAR 82

{{subGroup.subGroupName}}
Vamos para: {{activeGroup.nextGroup.groupName}}

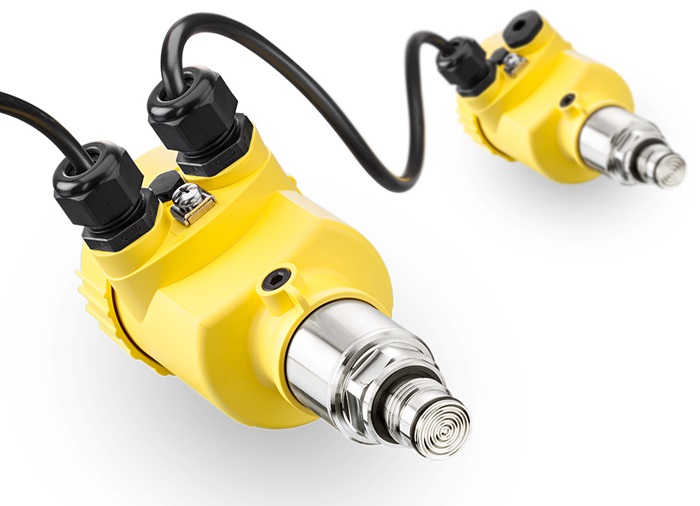

Medição de pressão diferencial com VEGABAR
