Напорный трубопровод на ГЭС
Обнаружение порыва и протечки напорного трубопровода на ГЭС
Характеристика процесса
Задача измерения:
Измерение расхода
Место измерения:
Напорный трубопровод
Диапазон измерения:
500 мбар
Среда:
Вода
Температура процесса:
0 ... +20 °C
Давление процесса:
0 … +500 мбар
Особые условия:
Гидравлические удары
Область применения

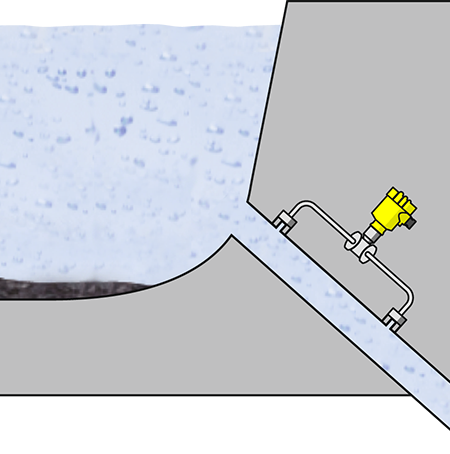

На гидроэлектростанциях вода транспортируется от плотины к турбине по напорному трубопроводу. Протечка или порыв напорного трубопровода увеличивает расход в трубе выше максимального. Необнаруженные утечки могут привести к затоплению и повреждениям электростанции. Поэтому важно надежно измерять расход для обнаружения порыва трубы и запуска процесса аварийного закрытия вентиля.
Преимущества
Надежно
Надежное обнаружение протечки или порыва напорного трубопровода
Экономично
Долгосрочная стабильность преобразователя дифференциального давления
Удобно
Простота ввода в эксплуатацию без среды
Рекомендуемые продукты
VEGADIF 85
Преобразователь дифференциального давления для измерения расхода в напорном трубопроводе
- Высокая точность, измерения самых малых разностей давлений
- Надежное измерение расхода для обнаружения повреждений трубопровода
- Надежное измерение, нет подвижных деталей
Диапазон измерения давления
-40 ... 40 бар
Температура процесса
-40 ... 105 °C
Давление процесса
-1 ... 400 бар
