Конденсатор (вода для инъекций)
Измерение давления и сигнализация уровня в конденсаторе
|
|
Характеристика процесса
Задача измерения:
Измерение давления и сигнализация уровня
Место измерения:
Емкость и трубопровод
Диапазон измерения:
до +3,5 бар
Среда:
Пар, высокочистая вода, охлаждающая жидкость
Температура процесса:
+4 … +135 °C
Давление процесса:
0 … +5 бар
Особые условия:
Влияния температуры, образование конденсата
Область применения

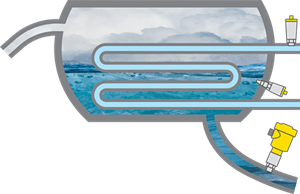

Воду для инъекций получают дистилляцией воды очищенной. Из испарителя пары очищенной воды поступают в конденсатор, где за счет охлаждения сжижаются в высокочистую воду (воду для инъекций). Для контроля подачи охлаждающей жидкости в контур охлаждения нужно измерять давление в трубопроводе. Чтобы исключить прямое попадание пара в контур к сборнику дистиллята, в конденсаторе должен поддерживаться достаточный уровень конденсата, для чего необходима сигнализация предельного уровня.
Преимущества
Надежно
Применяемые материалы не взаимодействуют со средой
Экономично
Максимальная эффективность процесса, благодаря надежному измерению
Удобно
Единая система адаптеров для всех присоединений
Рекомендуемые продукты
VEGABAR 83
Преобразователь давления для измерения давления в трубопроводе
- Применяемые материалы не оказывают влияния на высокочистую воду для инъекций
- Гигиеничная конструкция, хорошая очищаемость
- Металлическая измерительная ячейка с мембраной заподлицо для измерения давления при высоких температурах
Диапазон измерения расстояния
-
Диапазон измерения давления
-1 ... 1000 бар
Температура процесса
-40 ... 200 °C
VEGABAR 28
Преобразователь давления для измерения давления в трубопроводе охлаждающей среды
- Керамическая измерительная ячейка CERTEC® устойчива к агрессивной охлаждающей среде
- Закрытая измерительная ячейка обеспечивает надежное измерение при образовании конденсата
- Компактная конструкция облегчает монтаж
Диапазон измерения давления
-1 ... 60 бар
Температура процесса
-40 ... 130 °C
Точность измерения
0,3 %
VEGAPOINT 21
Емкостной датчик для сигнализации предельного уровня в конденсаторе
- Надежная точка переключения на воде и паре
- Гигиеничная конструкция, хорошая очищаемость
- Световая индикация состояния переключения с обзором на 360°
Диапазон измерения расстояния
-
Температура процесса
-40 ... 115 °C
Давление процесса
-1 ... 64 бар
