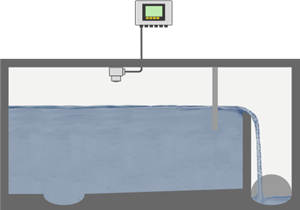

Измерение уровня в камере ливнеспуска
Измерение уровня в камере ливнеспуска
|
|
Характеристика процесса
Задача измерения:
Измерение уровня
Место измерения:
Резервуар
Диапазон измерения:
до 5 м
Среда:
Дождевые воды
Температура процесса:
+10 ... +30 °C
Давление процесса:
0 … 0 бар
Особые условия:
Загрязнение, конденсат, затопление
Область применения
Большие камеры ливнеспуска защищают очистные установки от перегрузки во время сильных дождей, принимая ливневые стоки. Когда камера ливнеспуска не вмещает весь объем стоков, излишки сбрасываются. По нормативным требованиям необходимо измерять и документировать все события притока и сброса воды. Нужные для этого измеренные значения обеспечивает уровнемер, установленный в камере ливнеспуска.
Преимущества
Надежно
Высокая надежность даже при затоплении
Экономично
Эксплуатация без обслуживания
Удобно
Простота монтажа и ввода в эксплуатацию
Рекомендуемые продукты
Решение 1
Решение 2
VEGAPULS C 22
Измерение уровня радарным уровнемером как основание для документирования событий притока и сброса воды
- Точные результаты измерения независимо от среды, условий процесса и окружающей среды
- Высокая точность позволяет измерять высоту уровня и количество сброса воды
- Надежное обнаружение затопления, без легкозагрязняемой оснастки против заливания датчика
- Удобная и безопасная настройка со смартфоном, планшетом или ПК через Bluetooth
Диапазон измерения расстояния
20 м
Температура процесса
-40 ... 80 °C
Давление процесса
-1 ... 3 бар
VEGAMET 861
Устройство управления и индикации для уровня и количества сброса
- Ясный дисплей для индикации количеств притока и сброса
- Высокоточное вычисление количества сброса
- Большая память данных измерения с картой MicroSD
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA/HART
2 x цифровой вход
Выход
1 x токовый выход 0/4 … 20 mA
1 x реле сигнала неисправности (вместо рабочего реле)
4x рабочее реле
Монтажные принадлежности
Монтажная скоба с регулируемым креплением датчика
- Поворотное гнездо для крепления датчика позволяет легко сориентировать датчик
- Погодоустойчивость и прочность благодаря нержавеющей стали 316L
Материалы в контакте со средой
316L
VEGAWELL 52
Гидростатическое измерение уровня для документирования событий притока и сброса воды
- Прочная керамическая измерительная ячейка обеспечивает высокую долгосрочную стабильность и работу без обслуживания
- Простой монтаж и надежное измерение в стесненных условиях
- Высокая точность благодаря оптимальной градации номинальных измерительных диапазонов
Диапазон измерения давления
0 ... 60 бар
Температура процесса
-20 ... 80 °C
Давление процесса
-
VEGAMET 841
Устройство управления и индикации для управления насосами
- Универсальное устройство для простого управления насосами
- Быстрая настройка с простым операционным меню и помощником настройки применений
- Экономичное решение для замены затратного управляющего оборудования
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA
Выход
1 x токовый выход 0/4 … 20 mA
3 x рабочее реле
1 x реле сигнала неисправности (вместо рабочего реле)
