Приемный канал
Измерение расхода в открытом канале
Характеристика процесса
Задача измерения:
Измерение расхода
Место измерения:
Открытый канал
Диапазон измерения:
0 … 1 м
Среда:
Сточные воды
Температура процесса:
0 ... +40 °C
Особые условия:
Конденсат, туман, ветер, инсоляция
Область применения

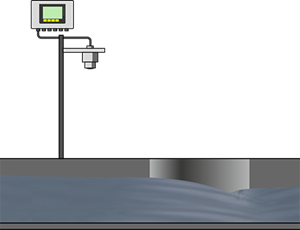

Сточные воды и дождевые воды часто подводятся к очистным установкам и отводятся от них по открытым каналам. Для управления процессом и оценки эффективности работы очистных установок, требуется измерять расход в различных местах таких каналов. Расход в открытом канале может определяться путем измерения уровня.
Преимущества
Надежно
Экономично
Удобно
Рекомендуемые продукты
![VEGAPULS C 21](/-/media/images/products/sensors/devices2020/f-vegapuls-c11-g.png?mh=140&hash=AE76ECFD7271A668B671AEB917E01D65&mw=105)
VEGAPULS C 21
Радарный уровнемер для измерения расхода сточных вод в открытом канале
- Высокая готовность установки, датчик не изнашивается и не требует обслуживания
- Точные результаты измерения независимо от окружающих условий
- Встроенные кривые расхода, пропорциональный расходу выходной сигнал
- Безопасная беспроводная настройка со смартфоном, планшетом или ПК через Bluetooth
Диапазон измерения расстояния
15 м
Температура процесса
-40 ... 80 °C
Давление процесса
-1 ... 3 бар
![VEGAMET 861](/-/media/images/products/signal-conditioning/f-met861-xxx1c-with-display/f-met861-xxx1c-with-display.gif?mh=140&hash=FF343AE857941976F797AA6BE7C56287&mw=105)
VEGAMET 861
Обработка и индикация значений измерения в открытом канале
- Высокоточное вычисление расхода
- Ясная индикация расхода и счетчика суммарного количества стока
- Быстрая настройка с простым операционным меню и помощником настройки применений
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA/HART
2 x цифровой вход
Выход
1 x токовый выход 0/4 … 20 mA
1 x реле сигнала неисправности (вместо рабочего реле)
4x рабочее реле
