VEGAPULS 64

Радарный уровнемер для непрерывного измерения уровня жидкостей

Универсальный радарный уровнемер с 80 GHz – частотой будущего

Область применения

Малые размеры присоединений дают особое преимущество при небольших емкостях или стесненных условиях. Очень хорошая фокусировка сигнала позволяет применять датчик на емкостях с множеством встроенных конструкций.
Уровнемер VEGAPULS 64 предназначен для непрерывного бесконтактного измерения уровня жидкостей. Малые размеры присоединения датчика дают особое преимущество при небольших емкостях и стесненных условиях монтажа. Очень хорошая фокусировка сигнала позволяет применять датчик на емкостях с внутренними конструкциями, например мешалками или греющими змеевиками.

Преимущества

  • Точные результаты измерений, независимо от условий процесса
  • Высокая эксплуатационная готовность, так как нет износа и не требуется обслуживание
  • Эксплуатация без обслуживания, благодаря бесконтактному методу измерения

Доступен более новый продукт

Для этого продукта есть преемник. Если у вас есть вопросы по продукту, обратитесь к вашему контактному лицу VEGA.

VEGAPULS 6X

Конфигурировать продукт

Конфигурировать продукт

Все документы и программное обеспечение для этого продукта можно найти в нашем центре загрузки.

Показать все загрузки
Применение
Технические данные
Документация
Принадлежности
Конфигурировать продукт

Уровнемер для бесконтактного измерения уровня жидкостей справляется с любой ситуацией измерения

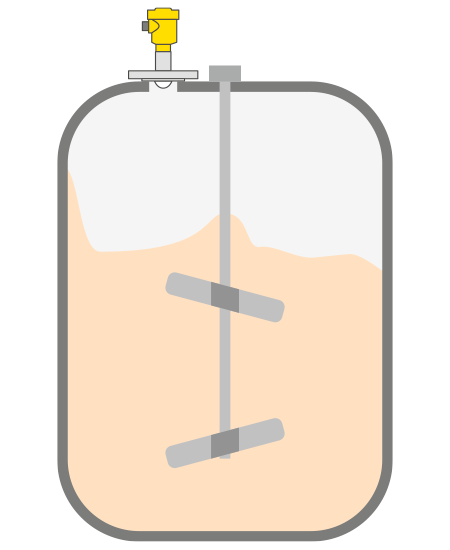

Level measurement in the mixing tank for soft cheese production
Со своим динамическим диапазоном в 120 дБ, VEGAPULS 64 надежно измеряет практически любую жидкость.  Его область применения - от водосодержащих сред до углеводородов и сжиженных газов, независимо от диэлектрической проницаемости. Уровнемер с самым маленьким размером присоединения подходит для компактных емкостей. Идеальное непрерывное измерение уровня жидкостей в химии и нефтехимии, пищевой и фармацевтической индустрии, энергетике и водном хозяйстве.
Технические данные
Диапазон измерения расстояния
  • 30 м [Meter - Foot]
Температура процесса
  • -196 ... 200 °C [°C - °F]
Давление процесса
  • -1 ... 25 бар [Bar - kPa - psi]
Точность измерения
  • ± 1 мм
Частота
  • 80 GHz
Угол излучения
  • ≥ 3°
Исполнение
  • С пластиковой рупорной антенной ø 80 мм
  • Резьба с встроенной рупорной антенной
  • Фланец с герметизированной антенной системой
  • Гигиеническое присоединение с герметизированной антенной системой
Материалы в контакте со средой
  • PFA
  • PTFE
  • 316L
  • Сплав C22 (2.4602)
  • PEEK
Резьбовое присоединение
  • ≥ G¾, ≥ ¾ NPT
Фланцевое присоединение
  • ≥ DN50, ≥ 2"
Гигиенические присоединения
  • Зажим ≥ 2", DN50 - DIN32676, ISO2852
  • Резьбовое трубное соединение ≥ 2", DN50 - DIN 11851
  • Присоединение DRD ø 65 мм
  • Для NEUMO BioControl D50 PN16 / 316L
Материал уплотнения
  • EPDM
  • FKM
  • FFKM
Материал корпуса
  • Пластик
  • Алюминий
  • Нержавеющая сталь (точное литье)
  • Нержавеющая сталь (электрополир.)
Степень защиты
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Выход
  • 4 … 20 mA/HART - двухпроводный
Окружающая температура
  • -40 ... 80 °C
Сертификаты
Область соответствия
  • ATEX / Европа
  • FM / США
  • EAC (ГОСТ) / Беларусь
  • EAC (ГОСТ) / Казахстан
  • EAC (ГОСТ) / Россия
  • IEC / Международно
  • NEPSI / Китай
  • INMETRO / Бразилия
  • CCOE / Индия
  • CSA / USA и Kanada
  • UKEX
Взрывозащита
  • Искробезопасность "i"
  • Взрывонепроницаемая оболочка "d"
  • Защита от воспламенения пыли оболочками "t"
Пищепром/фармпром
  • 3A
  • FDA
  • EG1935/2004
Сертификат морского регистра
  • ABS
  • CCS
  • DNV
  • GL
  • KR
  • LR
  • NK
  • RINA
  • RMROS
Защита от переполнения
  • WHG
  • VLAREM II
Индикация и настройка
Настройка
  • PLICSCOM
  • ПК, PACTware и DTM
  • Коммуникатор HART
  • Программное обеспечение (напр. AMS™, PDM)
Индикация
  • Модуль индикации и настройки PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
