Первый радарный уровнемер для жидкостей с 80 ГГц

VEGA, более 20 лет лидер рынка в измерении уровня с помощью радара, объявляет о начале новой эпохи радарной техники измерения: VEGAPULS 64 – первый радарный уровнемер для жидкостей, работающий с частотой 80 ГГц.
С самой маленькой в своем типе антенной, VEGAPULS 64 незаменим, если речь идет об измерении уровня в малых резервуарах и технологических емкостях. И это открывает возможности для широкого спектра применений в самых различных промышленных отраслях.

Новый масштаб с 80 ГГц

Уровень в фокусе
VEGAPULS 64 работает с излучаемой частотой 80 ГГц. Это означает, что при антенне диаметром 80 мм угол раствора равен всего 3°. Радарный датчик принимает только однозначные отражения от измеряемой среды, чем обеспечивается еще более достоверное и надежное измерение.

Маленький, но мощный
Для обеспечения достаточной фокусировки сигнала у прежних радарных датчиков необходимый минимальный размер присоединения составлял 1½". Поэтому монтаж радарных датчиков на малых емкостях с небольшими монтажными патрубками был едва ли возможен.
VEGAPULS 64 работает с частотой 80 ГГц, что соответствует коэффициенту 3 к применяемым до сих пор технологиям. Поэтому антенная система и присоединение могут иметь исполнение соответственно меньших размеров.

Налипание – ну и что?
Антенная система VEGAPULS 64 герметизирована PTFE или PEEK и не имеет полостей, где мог бы накапливаться осадок среды. Поверхность материала отшлифована алмазным инструментом, что заметно снижает возможность налипания среды. Ослабление сигнала из-за налипания среды в значительной степени компенсируется благодаря высокому динамическому диапазону датчика. Дополнительно используются специальные программные алгоритмы для подавления помех из-за осадка продукта на антенной системе. Уровень надежно регистрируется даже при сильном загрязнении на датчике.

Надежность на любых средах
 VEGAPULS 64, с динамическим диапазоном в 120 дБ, обнаруживает самые слабые эхо-сигналы. Даже при измерении уровня углеводородов со слабыми отражательными свойствами такая высокая динамика заметно увеличивает надежность. Поэтому можно уверенно измерять практически все среды в нефтехимии - от сырой нефти до сжиженных газов. К тому же отличная фокусировка сигнала упрощает применение на емкостях с внутренними конструкциями и нагревательными трубками.

Радарный луч с 80 ГГц обнаруживает только уровень среды. Радарный луч с 26 ГГц видит также встроенные конструкции и мешалки.

Исполнение датчика и область применения


  VEGAPULS 64 в резьбовом исполнении VEGAPULS 64 в фланцевом исполнении VEGAPULS 64 с гигиеническим присоединением VEGAPULS 64 с пластиковой антенной
Присоединение и угол излучения

Резьба G¾, ¾ NPT
Угол излучения 14°

Резьба G1½, 1½ NPT
Угол излучения 7°

Фланцы от DN 50, 2"
Угол излучения 6°

Фланцы от DN 80, 3"
Угол излучения 3°

Зажим от 2"
Трубное соединение
DRD-соединение
NEUMO BioControl® и другие
Угол излучения ≤6°

Накидной фланец DN 80
Адаптерный фланец от DN 100
Монтажная скоба
Угол излучения 3°
Температура процесса
 -40 … +200 °C -40 … +200 °C -40 … +200 °C (в зависимости от присоединения)
 -40 … +80 °C
Давление процесса -1 … +20 бар -1 … +20 бар -1 … +16 бар (в зависимости от присоединения) -1 … +2 бар
Контактирующие со средой материалы Присоединение: 316L
Антенна: PEEK
Уплотнение: FKM, FFKM		 Антенн: PTFE, PFA Антенна: PTFE
Уплотнение: FKM, EPDM		 Антенна: PP
Адаптерный фланец: PPGF 30
Уплотнение: FKM, EPDM
Монтажная скоба: 316L
 Сертификация соответствия ATEX, IEC, EAC
FM, CSA
Морские регистры
 ATEX, IEC, EAC
FM, CSA
FDA, EC 1935/2004
Морские регистры
 ATEX, IEC, EAC
FM, CSA
3A, EHEDG
FDA, EC 1935/2004		 ATEX, IEC, EAC
FM, CSA
Морские регистры

Фокусировка

Налипания

Динамический диапазон

Высокие патрубки

Низкая диэлектрическая проницаемость

Настройка устройства через смартфон или планшет

Инновационный модуль индикации и настройки PLICSCOM служит для индикации измеренных значений, настройки и диагностики прямо на датчике. Новая функциональаня опция Bluetooth в модуле обеспечивает возможность беспроводной настройки датчика на расстоянии до 25 метров.
PLICSCOM

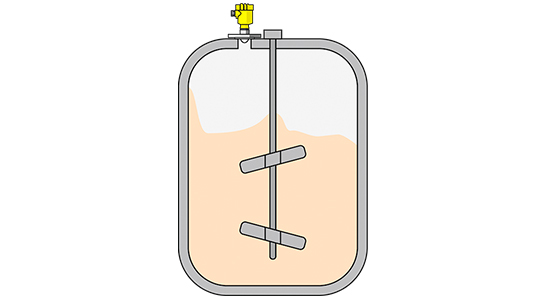

Радарный луч сфокусирован, почти как лазер!

Измерение уровня в смесителе для плавленного сыра
Application example

Видит насквозь – вопреки конденсату!

Измерение уровня в емкости для подготовки растворителя
Application example

Максимум для маленькой емкости!

Измерение уровня в передвижных емкостях для жидкостей
Application example
