蒸汽锅炉
在生产蒸汽时测量液位和限位
|
|
过程数据
测量任务:
液位测量和限位测量
测量点:
槽罐
测量范围至:
3 m
介质:
冷凝水
过程温度:
+180 … +400 °C
过程压力:
+6 … +160 bar
特殊挑战:
高温高压
应用范围
蒸汽锅炉里有很高的过程压力和高压蒸汽。蒸汽锅炉的效率决定了可以供给热交换器的饱和蒸汽量。因此，可靠地调节水位以及可靠地监测高低限位十分重要。
您的获益
可靠
在各种过程条件下都能确保高度的运行可靠性
经济
安装简便，即使是安装在已有设备上也十分简单
方便
运行免维护
建议的产品

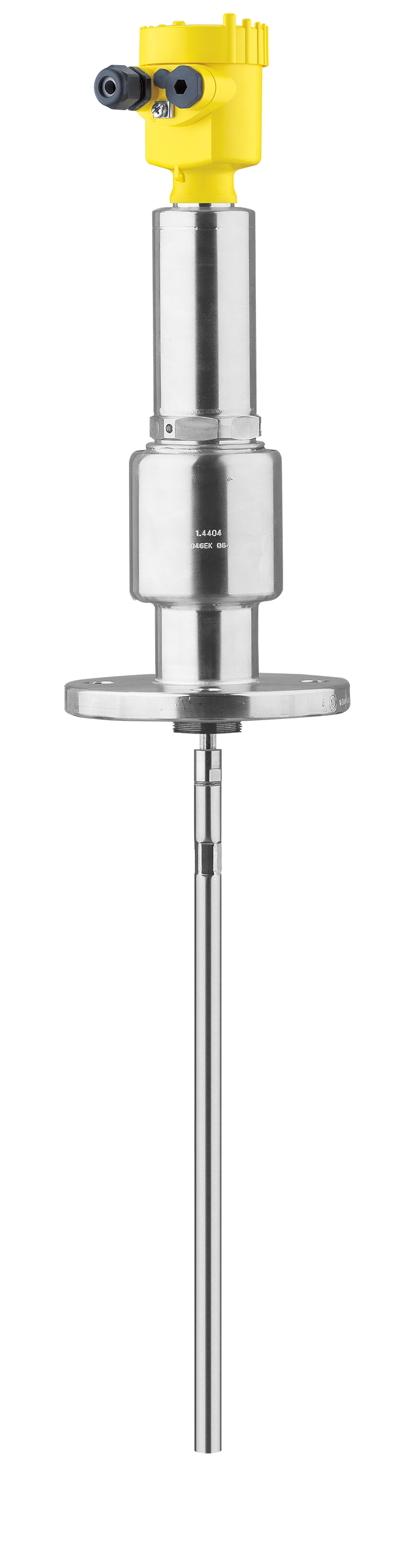

VEGAFLEX 86
采用导波雷达液位计测量液位，优化蒸汽锅炉的蒸汽生产
- 符合 EN 12952-11 和 EN 12953-9 标准，可用于蒸汽锅炉内的高低限位检测
- 含运行时间自动补偿，即使在蒸汽变化的压力下也可确保测量精确
- 通过自监控功能可以达到较高的运行可靠性
- 达到 SIL2/3 安全认证等级，符合 IEC 61508 标准
量程 - 距离
75 m
过程温度
-196 ... 450 °C
过程压力
-1 ... 400 bar

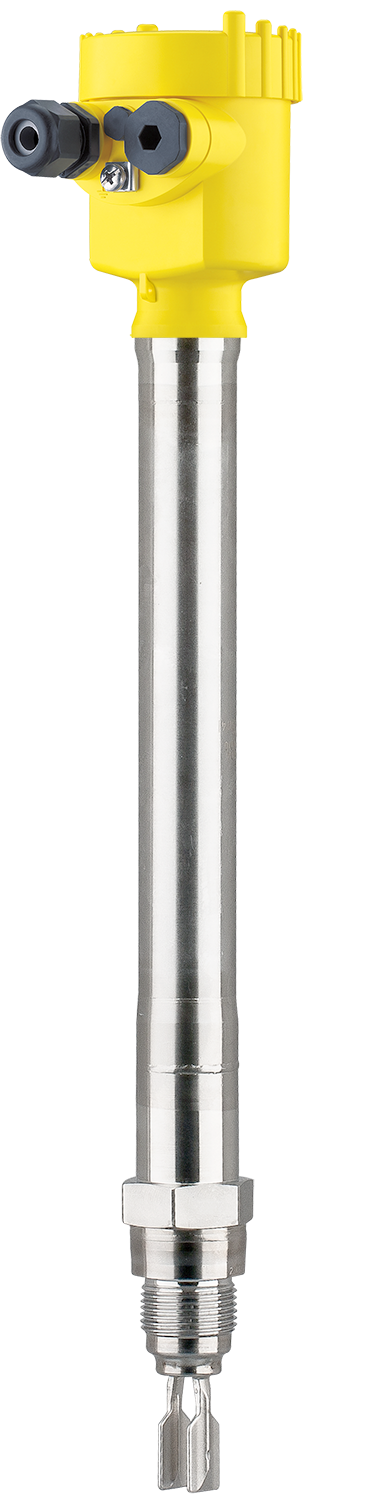

VEGASWING 66
振动限位开关，用于高低水位检测
- 使用陶瓷材料，过程温度可达 450 °C ，过程压力可达 160 bar
- 介质密度变化、导电性变化或饱和蒸汽的浓度变化对测量结果没有影响
- 连续自监控，通过仪表按钮即可快速并安全地完成功能检查
- 达到 SIL2/3 安全认证等级，符合 IEC 61508 标准
过程温度
-196 ... 450 °C
过程压力
-1 ... 160 bar
配置
紧凑型
带气密密封
带延长管

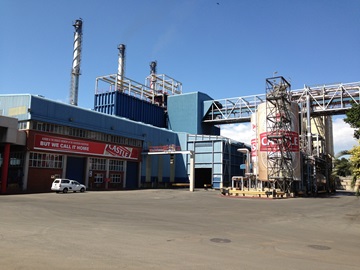

应用案例
通过旁通管系统使用二至三种仪表冗余测量蒸汽锅炉液位
某一化工企业在生产时需要使用到多种压力的蒸汽，制备蒸汽的锅炉压力为 87 bar，温度为 302 °C。在过程中，进水量的最低位必须达到 50%。之前，测量液位时使用的是差压测量，其范围度大，因此有很高的测量误差，导致误报高低限位，强制停机。
因此，该厂急需一种精准可靠，同时又易于安装的测量仪表。
