PEM-Elektrolyseur
Füllstand- und Druckmessung im PEM-Elektrolyseur
|
|
Prozessdaten
Messaufgabe:
Füllstand- und Druckmessung
Messstelle:
Tank, Rohrleitung
Messbereich bis:
1 m, 40 bar
Medium:
Reinstwasser, Sauerstoff oder Wasserstoff
Prozesstemperatur:
0 … +70 °C
Prozessdruck:
0 … +40 bar
Besondere Herausforderungen:
Sauerstoff- und Wasserstoffüberlagerung
Anwendungsbereich

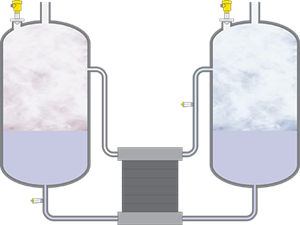

Im Elektrolyseur wird Wasser (H2O) unter der Hinzunahme von erneuerbarer Energie in dessen Einzelteile Wasserstoff (H) und Sauerstoff (O) aufgespalten. Es entsteht somit in einem CO2-freien Kreislauf grüner Wasserstoff. Im PEM-Elektrolyseur wird eine Protonen-Membrane verwendet und mit Reinstwasser umspült. Mit Hilfe einer elektrischen Spannung wandern Protonen durch die Membrane. Auf der Kathodenseite entsteht Wasserstoff und an der Anodenseite Sauerstoff. Auf der Sauerstoffseite wird die Füllstandmessung zur Regelung des Reinstwassers verwendet. Auf der Wasserstoffseite überwacht sie die überschüssige Wassermenge. Die Drucksensoren überwachen den Druck in der Zuleitung auf der Sauerstoffseite sowie in der Ableitung der Wasserstoffseite.
Ihr Nutzen
Sicher
Sichere Messung auch bei Sauerstoff- und Wasserstoffüberlagerung
Wirtschaftlich
Exakte Messergebnisse zur effizienten Regulierung der Leistung
Komfortabel
Direkter Einbau im kleinen Behälter mit Einbauten
Empfohlene Produkte
Lösung 1
Lösung 2
VEGABAR 28
Druckmessung in der Zu- und Ableitung des PEM-Elektrolyseurs
- Sichere Messung von Wasserstoff und Sauerstoff
- Einfache Inbetriebnahme via Bluetooth
- Ausbrennsicherheit im Sauerstoffbetrieb gemäß BAM-Beurteilung verfügbar
Messbereich - Druck
-1 ... 60 bar
Prozesstemperatur
-40 ... 130 °C
Messgenauigkeit
0,3 %
VEGAPULS 6X
Füllstandmessung mit Radar zur Regelung der Wassermengen
- Zuverlässige Messung dank berührungslosem Messprinzip
- Hohe Anlagenverfügbarkeit, da verschleiß- und wartungsfrei
- Sensorausführung für Reinheit bei Sauerstoffanwendungen (EIGA 33/18 und ASTM G93) verfügbar
Messbereich - Distanz
120 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
VEGAFLEX 81
Füllstandmessung mit Geführtem Radar zur Regelung der Wassermengen
- Sichere Messung auch bei kleinsten Messbereichen
- Keine Beeinflussung durch Einbauten im Behälter
- Sensorausführung für Reinheit bei Sauerstoffanwendungen (EIGA 33/18 und ASTM G93) verfügbar
Messbereich - Distanz
75 m
Prozesstemperatur
-60 ... 200 °C
Prozessdruck
-1 ... 40 bar
VEGABAR 28
Druckmessung in der Zu- und Ableitung des PEM-Elektrolyseurs
- Sichere Messung von Wasserstoff und Sauerstoff
- Einfache Inbetriebnahme via Bluetooth
- Ausbrennsicherheit im Sauerstoffbetrieb gemäß BAM-Beurteilung verfügbar
Messbereich - Druck
-1 ... 60 bar
Prozesstemperatur
-40 ... 130 °C
Messgenauigkeit
0,3 %
