VEGAFLEX: Medição de nível e interface com radar guiado

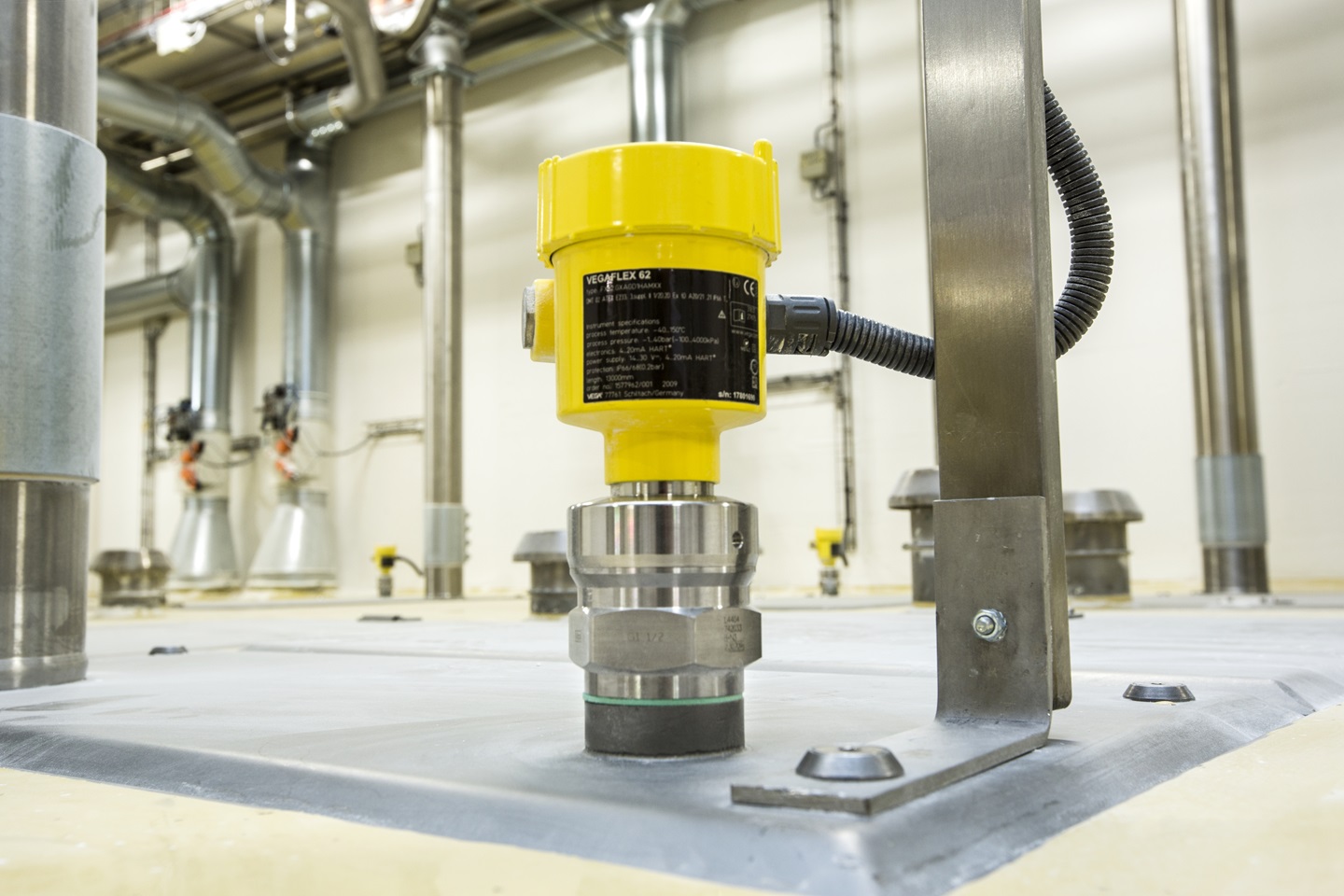

A tecnologia radar guiado é semelhante ao onda livre  deradar em sua estrutura e manuseio. Sensores TDR são normalmente instalados no topo de um tanque, com uma sonda (muitas vezes chamada de guia de onda) dentro do tanque e tem contato com o produto. O sensor envia um pulso de radar ao longo da sonda, que atinge então o produto e é refletido, voltando novamente para o sensor. A eletrônica integrada no sensor utiliza a duração do pulso para calcular a distância. Essa distância corresponde a medição do nível.

Um sensor com base em micro-ondas guiadas é um exemplo de método de medição do tempo de voo (Time Domain Reflectometry = TDR). Um sensor TDR mede reflexões ao longo de um condutor – nesse caso, a sonda, que guia o pulso de radar.



Quais as vantagens dos sensores radar guiado?

A tecnologia de medição com base em radar guiado é ideal para uma variedade de aplicações, pois é resistente a

• variações da pressão,
• temperatura ou
• densidade

A instalação do sensor TDR é simples e segura, reduzindo quase que totalmente os trabalhos de comissionamento e retrofitting. Além do nível, os sensores radar guiado podem medir também as interfaces entre líquidos. Isso é chamado de medição de interface.

Um grande benefício de sensores radar com micro-ondas guiada é seu excelente desempenho em aplicações com espuma. Um pulso de radar altamente focado permite uma medição contínua e extremamente precisa através da espuma, onde outras tecnologias de medição de nível em tais aplicações funcionam incorretamente ou nem funcionam.

Sensores radar guiado são também a melhor solução para a medição do nível em standpipes ou sistemas de by-pass.

O radar guiado é extremamente versátil e utilizado em quase todos os setores industriais.
Seja em betume ou gás liquefeito, em contêineres de armazenamento ou em standpipes, em recipientes de dosagem ou em grandes parques de tanques, o radar guiado mede nível ou interface de líquidos com alta confiabilidade e precisão. A energia de micro-ondas focalizada emitida pelos sensores TDR permite a medição de líquidos de baixa reflexão, mesmo sob condições do processo difíceis, como:

• Condensação
• Aderências
• Espuma

Sensor de nível TDR são usados para a medição em todos os tipos de aplicação com produtos sólidos, de cimento a cereais. O princípio de medição não é sensível ao pó gerado em grandes quantidades durante os ciclos de enchimento e não é afetado por fortes oscilações da temperatura.
